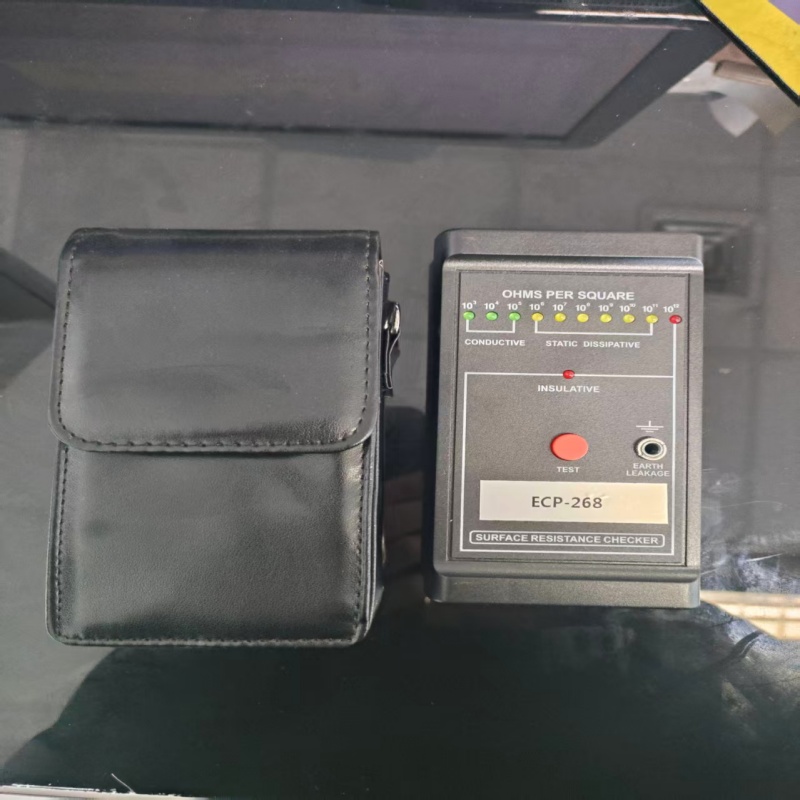

表面电阻测试仪ECP-268
表面电阻测试仪ECP-268
| 品牌：国产 | 型号：ECP-268 | 加工定制：否 | ||||
| 类型：数字式 | 测量范围：1012 MΩ | 电源：9V 电池 | ||||
| 测试电压：见说明 V | 精度：见说明 | 重复误差：见说明 | ||||
| 环境温度：5℃-49℃ | 相对湿度：5％-90％RH | 校准周期：见说明 | ||||
| 重量：0.105 kg | 尺寸：130mm*72mm*28mm |
产品特性：表面电阻测试仪
产品简介：品牌:国产 ;型号:ECP-268 ;加工定制:否 ;类型:数字式 ;测量范围:1012 MΩ;电源:9V 电池 ;测试电压:见说明 V;精度:见说明 ;重复误差:见说明 ;环境温度:5℃-49℃ ;相对湿度:5％-90％RH ;校准周期:见说明 ;重量:0.105 kg;尺寸:130mm*72mm*28mm
北京京海佳业科贸有限公司
详细介绍：
概述：
ECP-268表面电阻率测试仪是依据ANSI/ESD S20.20，IEC61340-5-1，JESD 625-B，CECC、ASTM和UL测试规程设计的。用于测量所有导电型、抗静电型及静电耗散型材料的电阻率和接地电阻（RTG）。该仪器运用ASTM标准的D-257平行栅感应方法，通过高速OP-AMP自动进行量程校准。使用简便，可靠性高。应用范围包括工程，维护，质量控制，来料检验，制造和培训。
适用测量参数：
技术参数：
测量方法:
表面电阻率的测量 - 平行电极
可快速测试平面均匀材料的电阻,也可测量多层材料：
接地电阻的测量 - 接地插孔
ECP-268表面电阻率测试仪是依据ANSI/ESD S20.20，IEC61340-5-1，JESD 625-B，CECC、ASTM和UL测试规程设计的。用于测量所有导电型、抗静电型及静电耗散型材料的电阻率和接地电阻（RTG）。该仪器运用ASTM标准的D-257平行栅感应方法，通过高速OP-AMP自动进行量程校准。使用简便，可靠性高。应用范围包括工程，维护，质量控制，来料检验，制造和培训。
适用测量参数：
- 当选用并行电极时，可测量物体表面电阻率。
- 当选用接地插座时，可测量物体表面接地电阻。
| 适用测量项目 | 参考标准： |
| 工作表面电阻（工作台 & 货架 & 移动设备) | 依据ANSI/ESD STM 4.1 |
| 防静电包装电阻（板材 & 袋 & 箱） | 依据ANSI/ESD STM 11.11 & ANSI/STM 11.12 |
| 防静电腕带电阻 | 依据ANSI/ESD S 1.1 |
| 防静电服装电阻 | 依据ANSI/ESD STM 2.1 |
| 防静电地板电阻 | 依据ANSI/ESD STM 7.1 |
| 防静电鞋电阻 | 依据ANSI/ESD STM 9.1 |
| 防静电脚跟带电阻 | 依据ANSI/ESD SP 9.2 |
| 防静电座椅电阻 | 依据ANSI/ESD STM 12.1 |
| 测试人/鞋/地板系统电阻 | 依据ANSI/ESD STM 97.1 |
| 测试人/手套/腕带系统电阻 | 依据ANSI/ESD SP 15.1 |
| ESD防护设备和材料的符合性验证 | 依据ANSI/ESD TR53 |
技术参数：
- 测 量 电 阻：103-1012欧姆 / 表面电阻率：103-1012欧姆/平方
- 测量温度范围：40。F-120。F (5℃-49℃)
- 测量湿度范围：5％-90％RH （65%RH以上会影响仪器测量精度）
- 显 示 方 式：LED灯指示
- 电 源：9V 电池，可以连续工作40小时以上
- 尺 寸：130mm*72mm*28mm
- 测 量 精 度：+/-10%
- 重 量：105 g
测量方法:
表面电阻率的测量 - 平行电极
可快速测试平面均匀材料的电阻,也可测量多层材料：
- 移开电池仓的面板，检查PP3碱性电池是否安装好。
- 使该仪器不接触任何表面，按下测试按钮，绝缘的红色LED亮。
- 将仪器置于要测试的物体表面，两条平行测试杆要接触物体表面。
- 按下测试红色按钮不放使LED持续亮，当闪亮稳定时指示的数值即为测量值。
- 表面电阻率单位为欧姆/平方。
| 表示 | 阻值 | 亮灯 |
| 103 | =1kilohms（kilohms/sq) | Green LED |
| 104 | =10kilohms（kilohms/sq) | Green LED |
| 105 | =100kilohms（kilohms/sq) | Green LED |
| 106 | =1megohm（megohms/sq) | Yellow LED |
| 107 | =10megohms（megohms/sq) | Yellow LED |
| 108 | =100megohms （megohms/sq) | Yellow LED |
| 109 | =1,000megohms（megohms/sq) | Yellow LED |
| 1010 | =10,000megohms（megohms/sq) | Yellow LED |
| 1011 | =100,000megohms（megohms/sq) | Yellow LED |
| 1012 | =1,000,000megohms（megohms/sq) | Red LED |
| >1012 | =Insulative | Red LED |
- 将标配接地线一端插入接地插孔中，另一端探针/鳄鱼夹连接到接地系统线路上。
- 将仪器置于要测试的物体表面，两条平行测试杆要接触物体表面。
- 按下测试红色按钮不放使LED持续亮，当闪亮稳定时指示的数值即为测量值。
- 接地电阻单位为欧姆，而不是欧姆/平方。
